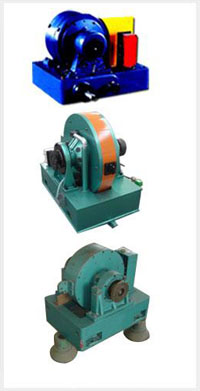

测功机共分为4种类型,分别如下:
1、流测功机
由直流电机、测力计和测速发电机组合而成。直流电机的定子由独立的轴承座支承,它可以在某一角度范围内自由摆动。机壳上带有测力臂,它与测力计配合,可以检测定子所受到的转矩。根据直流电机原理,电机的电磁转矩同时施加于定子和转子。
2、直流测功机
作为直流发电机运行,作为被测功机机械的负载,以测量被测机械的轴上输出转矩;也可以作直流电动机运行,拖动其他机械,以测量其轴上输入转矩。转矩与测速发电机测得的转速之积即轴功率。
3、交流测功机
通常由一台三相交流换向器电动机和测力计、测速发电机组合而成。它的测功原理与直流测功机相同。
4、涡流测功机
利用涡流产生制动转矩来测量机械转矩的装置。
测功机的使用方法:
1、测功机必须安装牢靠,以防工作时震动。
2、测功机在使用时应避免磁场干扰。
3、测量系统安装同心度应不大于+0.03mm,否则,仪器的测量精度不易保证。
4、测功机主轴只能承受扭力,不能承受径向力和轴向力
5、测功机负载侧的联轴节应能方便地脱开,以便补零操作。
6、如测功机主轴转速低于50/min,或者输出电压信号的幅度低于0.7V时,可启动测功机上的驱动电机,并使其旋转方向和主轴旋转方向相反,保证输出电压信号的幅度大于0.7V
7、由于测功机的转速信号是主轴转速与测功机套筒转速的代数和,所以当测功机上的小电机打开时,扭力轴转速应等于仪表转速读数减去测功机电机转速所得的差值。
